Buku Pengolahan Citra Digital dengan Python dan OpenCV-Penentuan Skala

Sinopsis

Latar belakang tulisan ini dimulai ketika berusan dengan pengambilan suatu objek untuk diukur luas wilayahnya menggunakan drone. Untuk mengetahui luas suatu area tanam, kita menggunakan UAV – Drone untuk memotret lahan tanam, misalkan berikut hasil contoh nya

Buku Pengolahan Citra Digital dengan Python dan OpenCV-Penentuan Skala

Penentuan Skala Penginderaan Jarak Jauh  : Objek Sample


Tentu untuk menentukan luas lahan tersebut, kita perlu menggunakan teknik berikut
Kita buat objek yang cukup mencolok yang sudah diketahui dimensi nya (misalkan dalam hal ini menggunakan satuan  meter). Ilustrasi dibawah ini yaitu sudah diketahui informasi mengenai jarak/ketinggian sebuah drone.

 Buku Pengolahan Citra Digital dengan Python dan OpenCV-Penentuan Skala

Penentuan Skala Penginderaan Jarak Jauh  : Penerapan


Setiap UAV biasanya sudah dilengkapi sensor jarak ketinggian, Berikut contoh penerapannya yaitu untuk mendeteksi sebuah objek berwarna orange.

Buku Pengolahan Citra Digital dengan Python dan OpenCV-Penentuan Skala

Kemudian kita coba terapkan dilingkungan terbuka (area lebih luas) dan jarak lebih tinggi untuk menguji sebuah algortima pendeteksian objek secara khusus

Penentuan Skala Penginderaan Jarak Jauh

Buku Pengolahan Citra Digital dengan Python dan OpenCV-Penentuan Skala

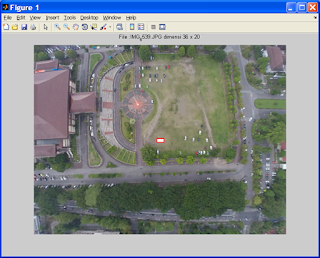

Didapatkan beberapa informasi  berikut pada ketinggian 100 meter pada sesi percobaan
  1. Ukuran kertas nya 36 * 20 pixel (kotak warna merah)
  2. Sedangkan ukuran real nya yaitu 8.25 m * 4.2 sehingga
  3. Ratio panjang = 8.25 /36 = 0.2292
  4. Ratio lebar = 4.2/ 20 = 0.2100
Ada selisih ratio panjang dan lebar yaitu = 0.2292-0.2100 = 0.0192. Itu adalah hal wajar!
Sehingga jika ada suatu objek dengan panjang 30 pixel maka secara real nya berukuran
  1. panjang maksimal 30*0.2292 = 6.8760 meter (maksimal)
  2. panjang minimal 30*0.2100 = 6.3000 meter (minimal)

Berikut penulis menggunakan Python dan OpenCV untuk mendapatkan sebuah objek yang dimaksud

  Buku Pengolahan Citra Digital dengan Python dan OpenCV-Penentuan Skala

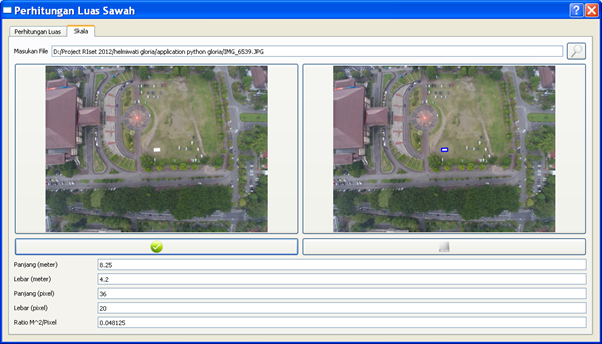

Pada aplikasi berbasis GUI diatas sudah didapatkan  ratio pixel nya (fixed ketinggian 100 meter, tapi anda bisa juga setting diketinggian yang lainnnya)

 Buku Pengolahan Citra Digital dengan Python dan OpenCV-Penentuan Skala
